Int_3_pos_desvio_triple_cortes_semaforo Hacemos ya el completo. Control del desvio, control de los cortes de via y control de los semaforos (rojo-verde) en cada via. Como casi siempre, un circuito hay muchas maneras de resolverlo teniendo que elegir por la más funcional o fiable, sencilla de

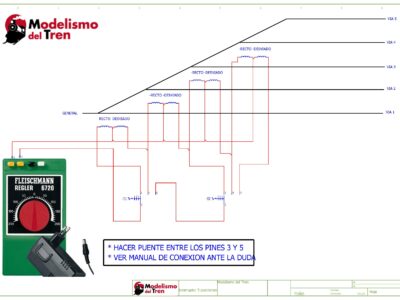

Ramal_5_vias Otra aplicacion más de este interruptor ON-ON-ON. En este caso a un ramal de 5 vias con sus 4 correspondientes desvios. Como hicimos en el caso del desvio triple, tambien aqui podriamos añadir el corte a la via o la señalizacion de su estado conjugado con la posicion de los
Control de vias en placa giratoria Volvemos a usar este interruptor ON-ON-ON para controlar las vias de una placa giratoria de manera que solo una de las vias podra tener alimentacion para su funcionamiento. Lo he dibujado para 5 vias pero podriamos aumentarlo a las que nos hagan falta
Control_tramos Os dejo este sencillo esquema para una aplicacion que puede servir para tener controlado un tren en un trama de via dividido en tres cortes. Con este circuito podemos ir llevando un tren , o varios si se va ampliando , de manera que podemos evitar que sea alcanzado por otro.
Int_3_pos_desvio_triple_cortes Circuito para resolver el control de un desvio triple y sus cortes de via con un solo interruptor y tres reles de dos contactos cada uno. Como veis en el esquema, el interruptor conecta uno de los tres reles segun se posicione. Usaremos uno de los contactos de
Int_3_pos_mando_desvio Control de desvio triple con interruptor de tres posiciones. Como veis las posiciones desviadas (izquierda y derecha) coinciden con las posiciones extremas del interruptor y conectando las dos bobinas de posicionado recto del desvio a la posicion central del interruptor
Interruptor_3_pos_mando_semaforo Esquema para poder conectar el interruptor ON-ON-ON en este caso aplicado a un semáforo de tres aspectos. Para los que no tengais muy claro como se conecta este interruptor os dejo un pequeño manual de a que pines teneis que soldar los cables. Interruptor 3
Canton con semaforo Sencillo esquema de como añadir un semáforo al anterior esquema que ya estaba colgado de como realizar un canton o bloqueo de via ocupada. Aunque en el esquema los dispositivos esten puestos a modo orientativo, decir que el semaforo ira colocado en donde empieza el corte
Paso a nivel con temporizador Similar esquema al anterior para poner en marcha nuestro paso a nivel cuando se aproxime el tren. Ahora utilizaremos los reed para dar un pulso a la entrada del temporizador que nos activara el paso a nivel el tiempo que tengamos prefijado. Al paso de ese tiempo
Paso a nivel 2 Esquema sumamente sencillo de como controlar un paso a nivel con un biestable de una bobina. Estos biestables funcionan con una solo bobina o entrada. Al primer pulso conectan, al siguiente desconectan, al siguiente conectan … y asi indefinidamente por lo que es ideal
Paso a nivel bidireccional Esquema para funcionamiento de un paso a nivel sin importar en que direccion venga el tren. Para conseguir este funcionamiento con respecto al esquema anterior de «Paso a nivel unidireccional» vamos a añdir un rele conectado a la salida de alimentacion de via del
