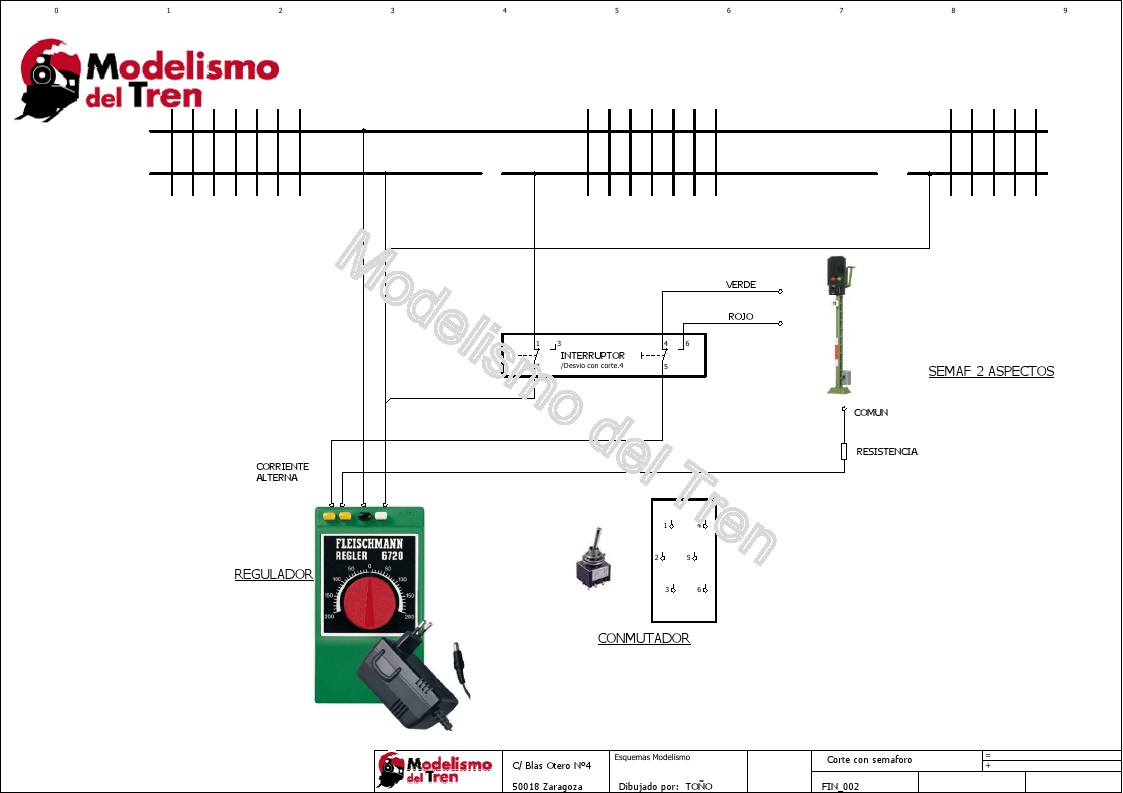

Esquema de como realizar el paro de un tren en un punto determinado y a la vez la gestión de su correspondiente semáforo con un conmutador de dos circuitos.
Usamos uno de los circuitos del conmutador para realizar el corte/alimentación del tramo de via de parada y el otro circuito del conmutador lo usamos para alimentar el semaforo.
Buenas tardes. Mi nombre es Juan Carlos. El esquema es perfecto. Yo estoy intentando instalar un semáforo en mi maqueta en analógico, y no hay manera. He visto muchos esquemas, lo hago igual y nada. Yo en vez de conmutador lo que poseo es un pupitre de Fleischmann y el TRAFO es de la misma marca. ¿ Cómo se haría ? Porque ya he intentado de todas las maneras y nada. Y la verdad es que estoy muy desilusionado. Por favor, podría ayudarme ? Esperando su respuesta. Reciba un cordial saludo.
